HTM140 薄型感應油壓缸  SD.SW ‧Bore:Ø32-Ø80mm ‧Pmax:140kg/c㎡

2D-CAD.DWG圖檔下載



1
系列別
HTM140
2
安裝型式

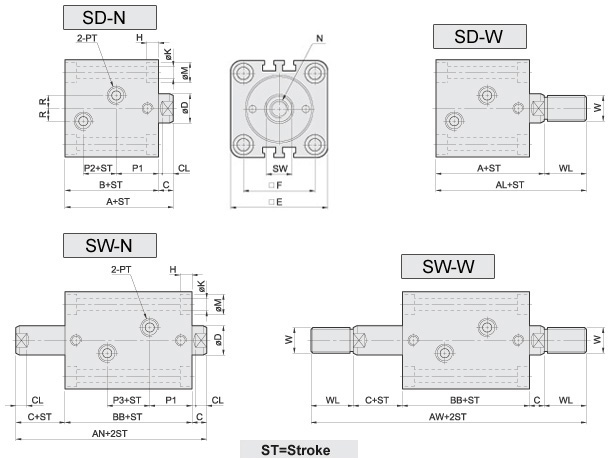

SD
    軸向 單軸
SW
    軸向 雙軸
3
油缸內徑
Ø32.Ø40. Ø50. Ø63. Ø80
4
標準行程
10. 20. 30. 40. 50
(行程標示外接受訂作)
5
軸端型式
內牙:N          外牙:W
6
近接開關
1個S1    2個S2
    電壓 DC4-24V 電流5-40mA
AC4-120V

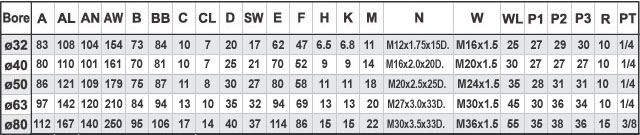

UNIT:mm
HTM 70 HTM 140
