空油增壓壓床系列-ARC標準型四柱型可調式空油增壓壓床
|
回到壓床索引頁 型錄下載(PDF檔)
|

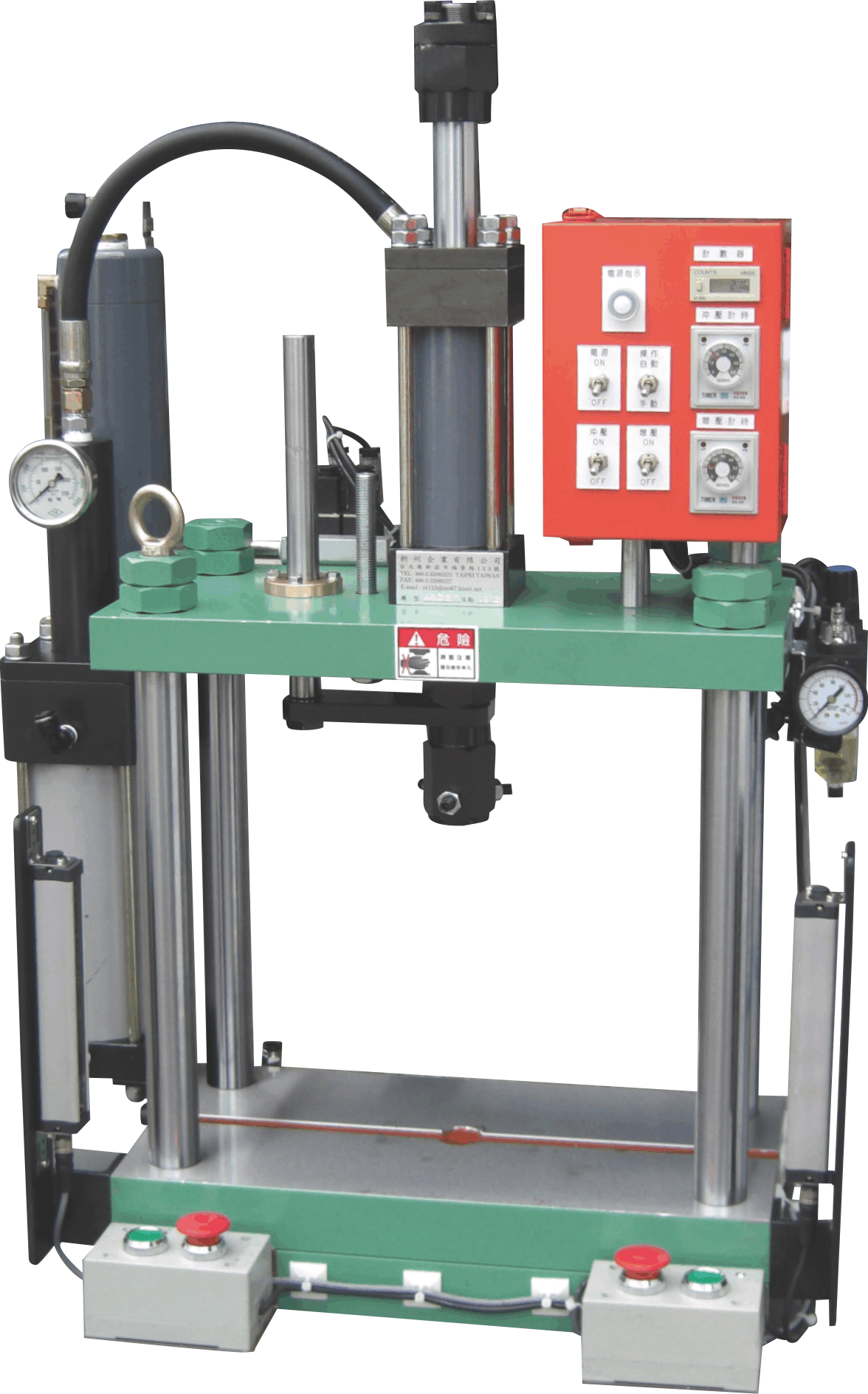

 外型照片
特點
|
|
|
●本機臺己符合TS動力衝剪機械認證，並於機械設備器具安全資訊網完成登錄。
●本公司根據新版的{機械器具防護法}內之規定,對機臺做檢驗,並通過動力衝剪機械型式檢定認證。
●認證號碼2018第01-00030號。
- 以壓縮空氣為動力源，調整空壓壓力就可以達到油壓出力。
- 沒有油壓系統產生之噪音，可節省電力消耗，簡單又方便。
- 機檯結構使用方便上下料，上昇和下降的末端行程皆可調整，並可調整上下行程的速度。
- 附雙手0.5秒同時按鈕開關及四鏡式安全電眼，確保操作者的作業安全。
- 四柱式門型開放設計，開口高度、檯面寬度及行程可接受訂製。
- 可選配工作桌.外型尺寸::寬600x深600x高775(mm),腳柱附
4個活動輪.
- 附安全插銷，附緊急鈕可緊急上昇。
- 實際外型尺寸，規格，以本公司給客戶確認圖為準(網站上照片為示意圖)。
|
|
|
規範
|
|
規格 Model |
ARC-3T |
ARC-5T |
ARC-8T |
ARC-10T |
最大工作高度(mm)
Maximun working hejght |
260 |
260 |
260 |
260 |
油缸規格(mm)
Cylinder bore x stroke |
φ63*120 |
φ80*120 |
φ100*120 |
φ100*120 |
氣缸可調行程(mm)
Adjustable cylinder stroke |
50mm |
工作檯面積(mm)
Table area |
380*250 |
電源(V/HZ)
Power |
AC110V/220V，50/60HZ |
操作壓力()
Operating pressure |
0.4~0.7Mpa(4~7kg/cm2) |
操作壓力Air pressure |
理論出力Theoretica Outputl |
Kg/cm2 |
Kg |
Kg |
Kg |
Kg |
3 |
1620 |
3045 |
4695 |
4695 |
4 |
2160 |
4060 |
6260 |
6260 |
5 |
2700 |
5075 |
7825 |
7825 |
6 |
3240 |
6090 |
9390 |
9390 |
|
|
訂購方式
|
|
ARC
|
-
|
3T
|
-
|
120
|
-
|
20
|
-
|
220
|
-
|
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(1)
|
系列
|
ARC…空油增壓式壓床(標準品)
|
|
(2)
|
出力
|
3T…3噸, 5T… 5噸
8T…8噸, 10T… 10噸
|
|
(3)
|
總行程
|
標準行程120mm(標準品)
特殊行程100,150,200mm(特注品)
|
|
(4)
|
高推力行程
|
3T…10,20mm 5T…10,12mm
8T…5,10mm
10T…5,10mm
|
|
(5)
|
電壓
|
110…AC110V
220…AC220V
|
|
(6)
|
安全電眼
(選配)
|
空白...不附(標準型)
V1...單點式安全電眼
V4...四鏡式安全電眼
|
|
|

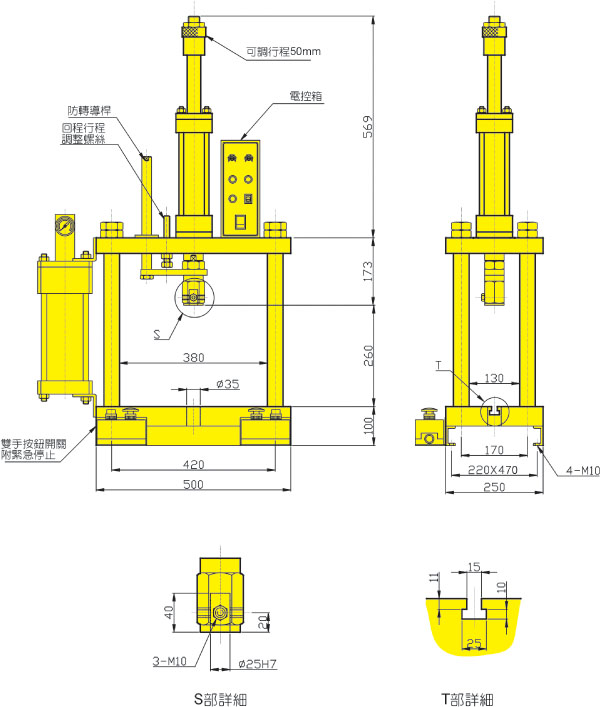

尺寸圖
|
|
|
重量(kg)
|
3T
|
5T
|
8T
|
10T
|
|
180
|
190
|
220
|
220
|
|
註一：開口高度、檯面尺寸、柱高、空油壓缸行程都可依客戶需求製作。
註二：二段速度設計，快慢速皆可調整。
|
|
