型錄下載(PDF檔)
|

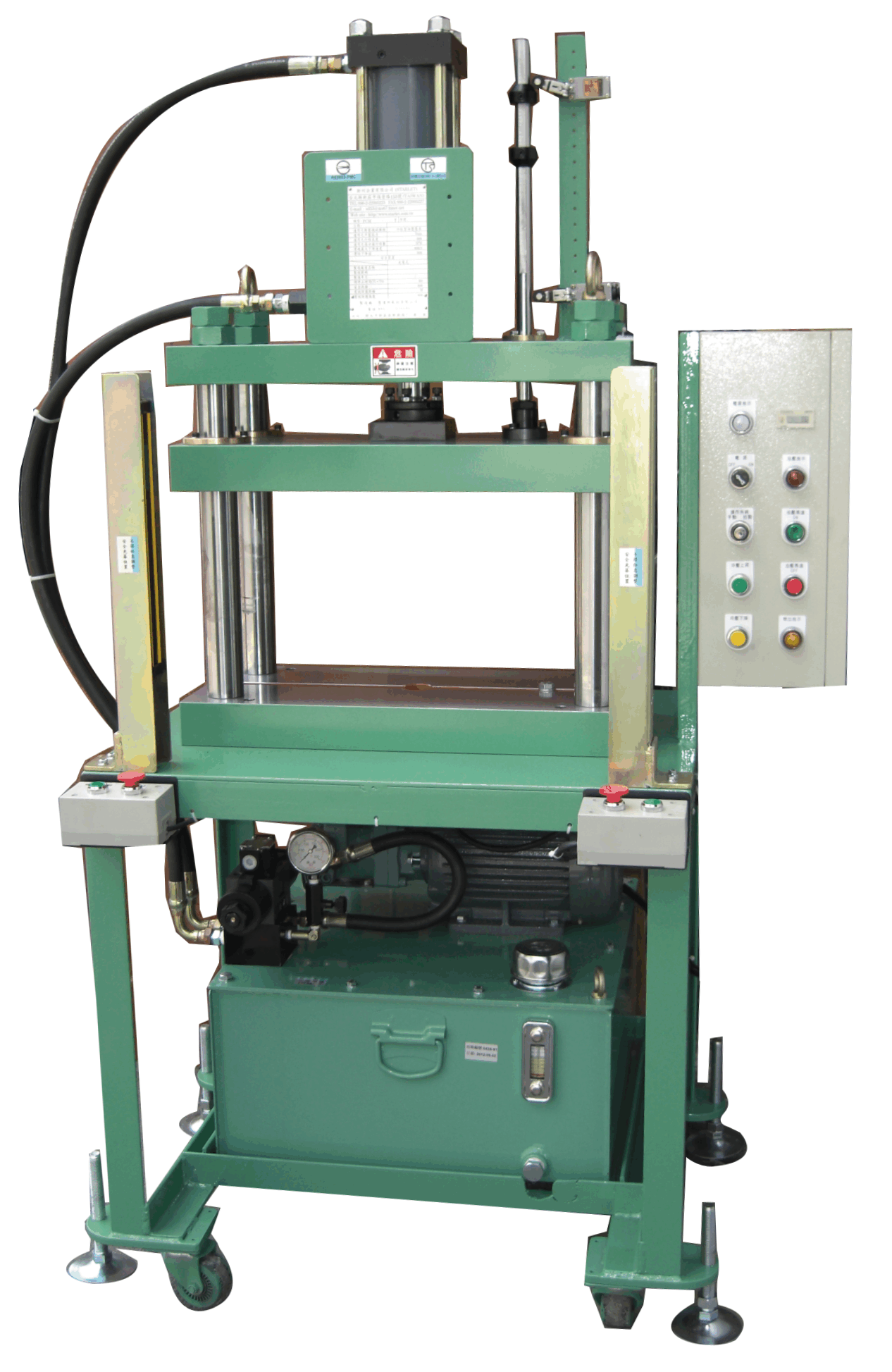

 外型照片
|
|
|
|
訂購方式
|
|
PCMS
|
-
|
5T
|
-
|
200
|
-
|
220
|
-
|
|
-
|
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(1)
|
系列
|
PCMS…四柱三板式油壓壓床
|
|
(2)
|
出力
|
3T, 5T, 10T, 15T, 20T(噸)標準品
|
|
(3)
|
油缸行程
|
標準行程200mm(標準品)
特殊行程150,250,300,350,400mm(特注品)
|
|
(4)
|
電壓
|
220…AC220V, 380…AC380V
|
|
(5)
|
油缸型式
|
空白...標準品
WA...(特注品)行程可調50mm
|
|
(6)
|
安全電眼
(選配)
|
空白...不附(標準型)
V1...單點式安全電眼
V4...四鏡式安全電眼
|
|
|

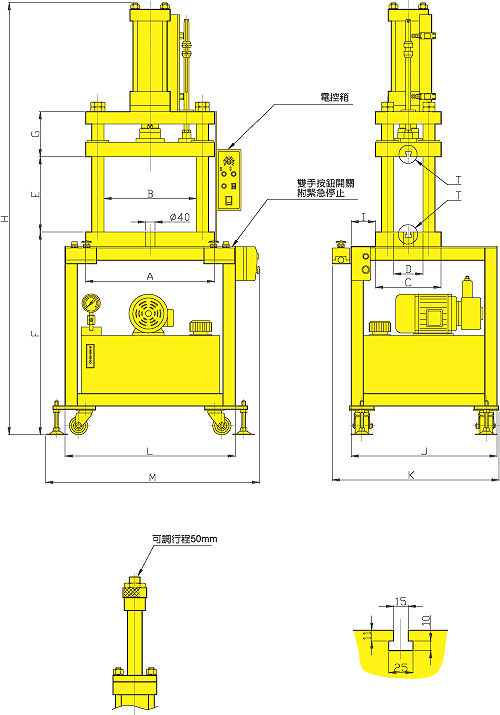

尺寸圖
|
|
|
註一：工作高度、檯面尺寸、柱高、油壓缸行程都可依客戶要求製作。
選擇配備：1.二段速油壓迴路
2.計數器
3.氣冷式迴油冷卻器
4.極低噪音設計
|
|
型式
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H(約)
|
I
|
J
|
K
|
L
|
M
|
重量(kg)
|
|
PCMS-3T
|
465
|
360
|
250
|
145
|
310
|
825
|
155
|
1688
|
100
|
600
|
687
|
600
|
780
|
330
|
|
PCMS-5T
|
465
|
360
|
250
|
145
|
310
|
825
|
155
|
1705
|
100
|
600
|
687
|
600
|
780
|
340
|
|
PCMS-10T
|
530
|
380
|
270
|
120
|
310
|
835
|
175
|
1760
|
100
|
600
|
687
|
700
|
900
|
450
|
|
PCMS-15T
|
530
|
380
|
270
|
120
|
310
|
840
|
185
|
1780
|
100
|
600
|
687
|
700
|
900
|
490
|
|
PCMS-20T
|
530
|
380
|
300
|
150
|
310
|
845
|
195
|
1830
|
100
|
600
|
687
|
700
|
900
|
570
|
|
