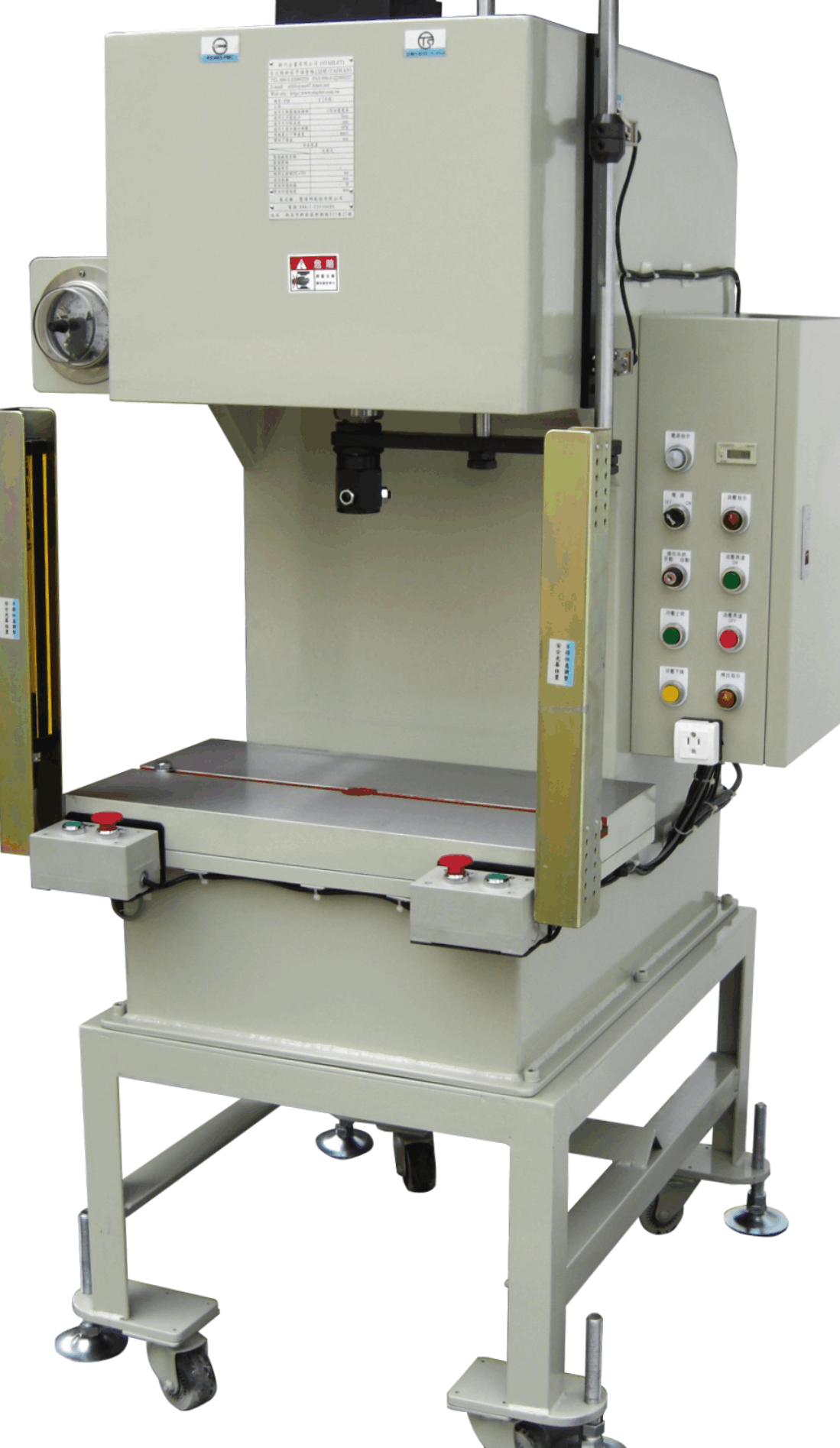

 外型照片 特點
|
|
|
●本機臺己符合TS動力衝剪機械認證，並於機械設備器具安全資訊網完成登錄。
●本公司根據新版的{機械器具防護法}內之規定,對機臺做檢驗,並通過動力衝剪機械型式檢定認證。
●認證號碼2017第01-00042號。
- 以油壓為動力源，必需使用三相動力電源。
- C型開放空間設計，主要用於零件較寬的場合，開口高度、檯面、寬度、行程可以依需求製作。
- 本機型為標準型規格，另有PHD迷你型規格為迷你型結構。
- 馬達馬力足，動力出力足，適合連續不斷大量生產使用
另可修改油壓迴路設計，例如：二段速度控制壓力，速度比例控制等。
- 附雙手0.5秒同時按鈕啟動迴路，附緊急停止鈕。
- 附動力機械用安全電眼，確保操作者的
作業安全。
- 機架附有輪子，可輕便移動機臺，較省力，效率高。
- 附安全插銷，附緊急鈕可緊急上昇。
- 實際外型尺寸，規格，以本公司給客戶確認圖為準(網站上照 片為示意圖)。
|
|
訂購方式
|
|
PHC
|
-
|
5T
|
-
|
200
|
-
|
220
|
-
|
|
-
|
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(1)
|
系列
|
PHC…C型標準型式油壓壓床
|
|
(2)
|
出力
|
3T, 5T, 10T, 15T, 20T, 30T, 40T(噸)
|
|
(3)
|
油缸行程
|
標準行程200mm(標準品)
特殊行程150,250,300,350,400mm(特注品)
|
|
(4)
|
電壓
|
220…AC220V, 380…AC380V
|
|
(5)
|
油缸型式
|
空白...標準品
WA...(特注品)行程可調50mm
|
|
(6)
|
安全電眼
(標配)
|
V6...六鏡式安全電眼
V12...十二點式安全電眼
V18...十八鏡式安全電眼
|
|
|

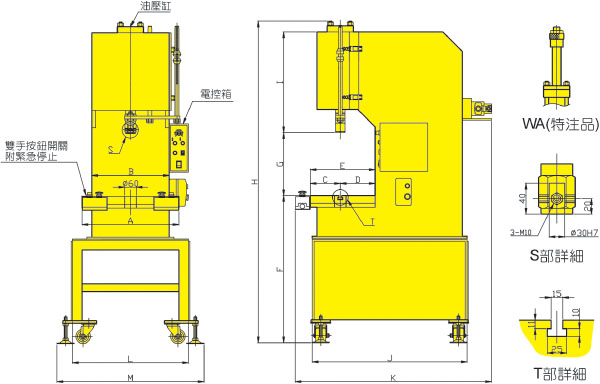

尺寸圖
|
|
|
註一：工作高度、檯面尺寸、柱高、油壓缸行程都可依客戶要求製作。
選擇配備：1.二段速油壓迴路
2.計數器
3.水冷式迴油冷卻器
4.極低噪音設計
|
|
型式
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H(約)
|
I
|
J
|
K
|
L
|
M
|
重量(kg)
|
|
PHC-3T
|
500
|
400
|
155
|
180
|
335
|
760
|
325
|
1650
|
520
|
800
|
1050
|
600
|
760
|
450
|
|
PHC-5T
|
500
|
400
|
155
|
180
|
335
|
760
|
325
|
1660
|
520
|
800
|
1050
|
600
|
760
|
470
|
|
PHC-10T
|
600
|
500
|
155
|
180
|
335
|
770
|
325
|
1745
|
520
|
800
|
1050
|
600
|
760
|
610
|
|
PHC-15T
|
600
|
500
|
155
|
180
|
335
|
770
|
325
|
1780
|
570
|
800
|
1050
|
600
|
760
|
630
|
|
PHC-20T
|
600
|
500
|
155
|
180
|
335
|
770
|
325
|
1810
|
570
|
800
|
1050
|
600
|
760
|
700
|
|
PHC-30T
|
600
|
500
|
170
|
180
|
350
|
770
|
325
|
1840
|
670
|
900
|
1150
|
600
|
760
|
900
|
|
PHC-40T
|
600
|
500
|
170
|
180
|
350
|
770
|
325
|
1860
|
670
|
900
|
1150
|
600
|
760
|
980
|
|
