 外型照片
特點
|
|
|
●使用空壓為動力源，安靜清潔。
●利用空油增壓方式，節能源，沒有油壓式的噪音、 廢熱的問題。
●C型設計工件進出容易，工作高 度可依客戶
要求訂製。
●附三點組合、電磁閥、雙手按鈕 開關、速
度控制閥、計時裝置、加壓壓力微調裝置。
●選擇配備：計數器。
|
|
訂購方式
|
|
PHG
|
-
|
3T
|
-
|
120
|
-
|
15
|
-
|
220
|
-
|
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(1)
|
系列
|
PHG…C型迷你型空油增壓床
|
|
(2)
|
出力
|
1T, 2T, 3T, 5T, 8T(噸)
|
|
(3)
|
總行程
|
標準行程120mm(標準品)
特殊行程75,100,150(特注品)
|
|
(4)
|
高推力行程
|
12mm(標準品)
10mm,15mm,20mm(特注品)
|
|
(5)
|
電壓
|
110…AC110V, 220…AC220V
|
|
(6)
|
安全電眼
(選配)
|
空白...不附(標準型)
V1...單點式安全電眼
V4...四鏡式安全電眼
|
|
|

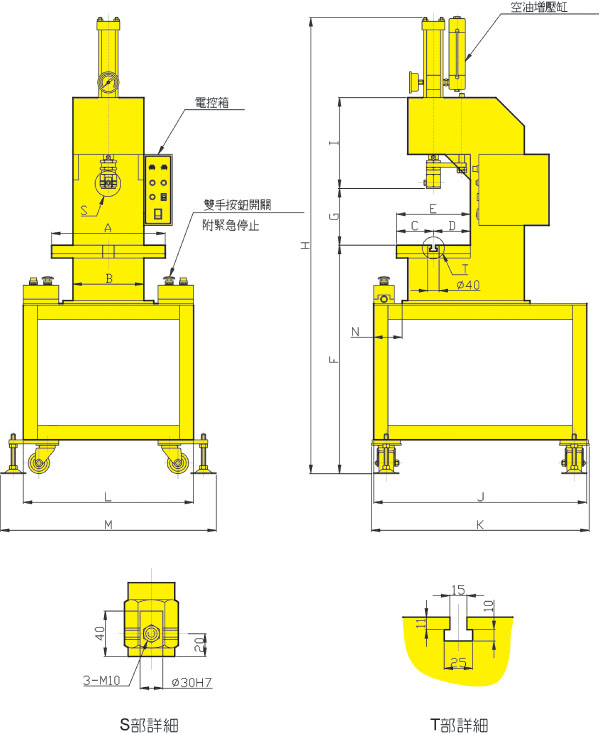

尺寸圖
|
|
|
註一：開口高度、檯面尺寸、柱高、空油壓缸行程都可依客戶需求製作。
註二：二段速度設計，快慢速皆可調整。
|
|
型式
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H(約)
|
I
|
J
|
K
|
L
|
M
|
N
|
重量(kg)
|
|
PHG-1T
|
400
|
250
|
130
|
130
|
260
|
755
|
260
|
1600
|
320
|
750
|
767
|
600
|
760
|
100
|
200
|
|
PHG-2T
|
400
|
250
|
130
|
130
|
260
|
755
|
260
|
1600
|
320
|
750
|
767
|
600
|
760
|
100
|
210
|
|
PHG-3T
|
400
|
250
|
130
|
130
|
260
|
820
|
260
|
1840
|
380
|
750
|
767
|
600
|
760
|
100
|
310
|
|
PHG-5T
|
400
|
250
|
130
|
130
|
260
|
820
|
260
|
1840
|
380
|
750
|
767
|
600
|
760
|
100
|
320
|
|
PHG-8T
|
400
|
250
|
130
|
130
|
260
|
830
|
260
|
1940
|
380
|
750
|
767
|
600
|
760
|
100
|
400
|
|
