空壓壓床系列-PNM 標準型四柱式空油增壓床



回到壓床索引頁                                        回首頁

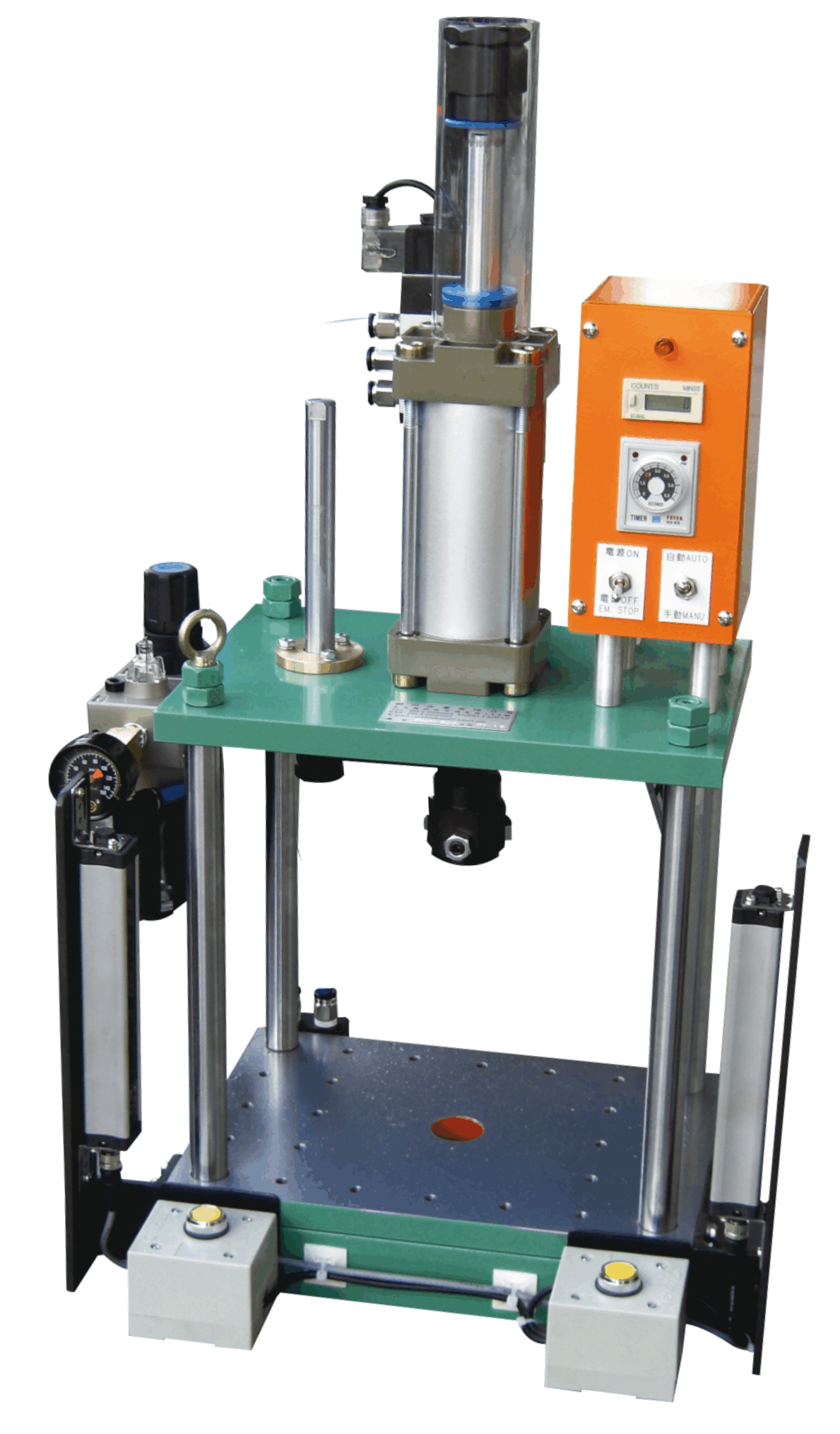

外型照片                   特點





     本機臺己符合TS動力衝剪機械認證,並於機械設備器具安全資訊網完成登錄。

    本公司根據新版的{機械器具防護法}內之規定,對機臺做檢驗,並通過動力衝剪機械型式檢定認證。

    認證號碼2018第01-00029號。

  • 附計數器可瞭解每日生產量(有歸零的功能)
  • 附計時器可控制壓配的時間。
  •  附平頭雙手按鈕開關,需雙手0.5秒內同時按下開關才能啟動。
  •  氣壓缸出力可調整,亦可調漲下降速度。
  • 附可調螺帽可調整下降行程(微調)
  • 附開關可切換手動/自動模式。
  • 全系列皆需加裝四鏡式安全電眼,確保操作者的作業安全
  • 附安全插銷,並附緊急鈕,可緊急回程。
  • 實際外型尺寸,規格,以本公司給客戶確認圖為準(網站上照片為示意圖)。
  • 可選配工作桌.外型尺寸: 600x600x775(mm),腳柱附4個活動輪.

規範

規格  Model

PNM-200

PNM-300

PNM-500

PNM-800

PNM-1000

最大工作高度(mm)
Maximun working hejght

200

200

200

350

350

氣缸規格(mm)
Cylinder bore x stroke

φ63*75

φ80*100

φ100*100

φ125*100

φ150*100

工作檯面積(mm)
Table area

225*200

275*250

325*250

325*300

325*300

電源(V/HZ)
Power

AC110/220V  50/60 HZ



操作壓力()
Operating pressure

0.4~0.7 Mpa (4~7 kg/c㎡)



操作壓力Air pressure
kg/c㎡

理論出力(公斤)Theoretica Outputl (kg)



4

112

181

294

450

671

5

140

227

368

563

838

6

168

272

442

675

1006

7

196

317

515

788

1174



訂購方式

PNM

-

500

-

100

-

H

-

220

-













(1)



(2)



(3)



(4)



(5)



(6)



(1)

系列

PNM…標準型四柱式空壓壓床

(2)

出力

200...200kg, 300...300kg
500...500kg, 800...800kg
1000...1000kg

(3)

氣缸行程

標準行程100mm(標準品)
特殊行程75,150,200,250(特注品)

(4)

操作方式

H...雙手按鈕開關(標準品)
F...足踏型

(5)

電壓

110…AC110V, 220…AC220V

(6)

安全電眼
(選配)

空白...不附(標準型)
V1...單點式安全電眼
V4...四鏡式安全電眼

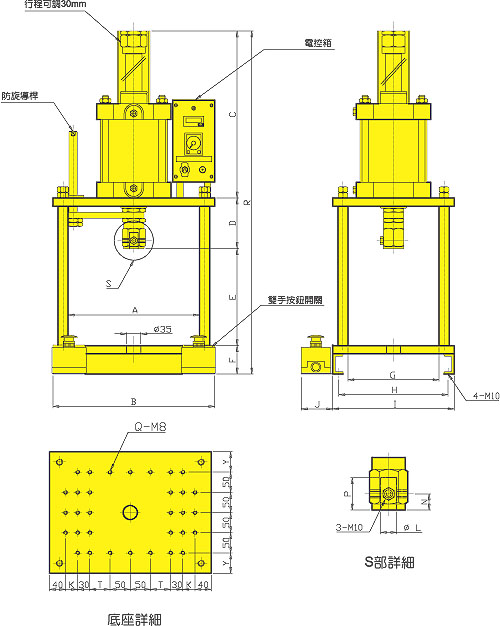

尺寸圖



註一:開口高度、檯面尺寸、柱高、空壓缸行程都可依客戶需求製作。



型式

缸徑X行程

A

B

C

D

E

F

G

H

I

J

L

N

P

Q

R

K

T

Y

重量(kg)

PNM-200

63X100

225

300

401

116

220

70

125

170*270

200

78

20

15

30

14

807

30

-

-

40

PNM-300

80X100

275

350

371

110

240

70

175

220*320

250

78

20

15

30

22

791

-

50

25

60

PNM-500

100X100

325

400

408

110

240

70

175

220*370

250

78

20

15

30

32

828

30

50

25

65

PNM-800

125X100

325

400

408

120

240

70

225

270*370

300

78

30

20

40

32

838

30

50

50

75

PNM-1000

150X100

325

400

413

125

240

70

225

270*370

300

78

30

20

40

32

848

30

50

50

80
