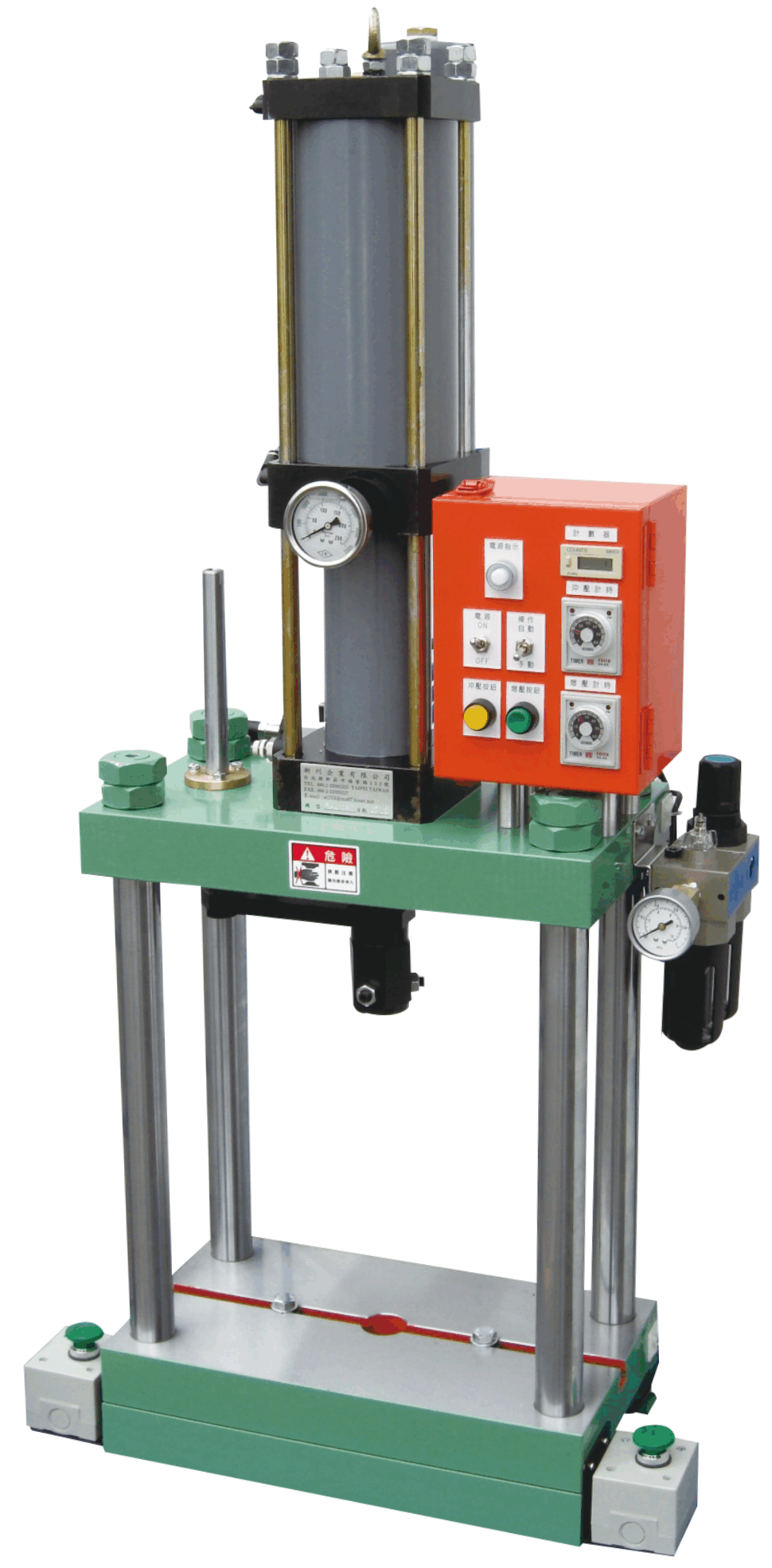

 外型照片
特點
|
|
●本機臺己符合TS動力衝剪機械認證，並於機械設備器具安全資訊網完成登錄。
●本公司根據新版的{機械器具防護法}內之規定,對機臺做檢驗,並通過動力衝剪機械型式檢定認證。
●認證號碼2018第01-00030號。
- 以壓縮空氣為動力源，簡單方便，比傳統油壓機噪音低。
- 利用氣油壓原理，調整氣壓壓力，就達到油壓的出力。
- 附平頭雙手按鈕開關，需雙手0.5秒內同時按下開關才能啟動。
- 四柱式門型開放設計，特殊規格之需求，可接受訂製。
- 可選配工作桌.外型尺寸: 寬600x深600x高775(mm),腳柱附4個活動輪.
- 附安全插銷，並附緊急鈕，可緊急回程。
- 實際外型尺寸，規格，以本公司給客戶確認圖為準(網站上照片為示意圖)。
|
|
|

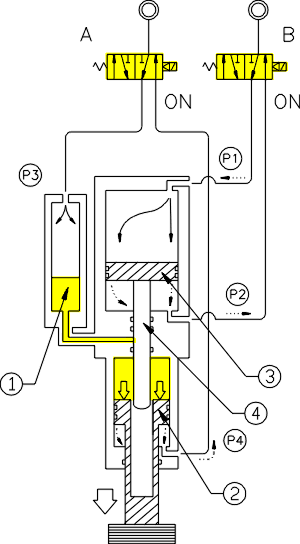

原理圖
|
|
|
●快速下降行程當電磁閥Ａ通電
時壓縮空氣進入空油轉換桶，使
油壓 活塞向下快速推進。
|
|
●高推力下降行程經過時間控制
，電磁閥Ｂ也 通電，空壓活塞推
動增壓 柱塞，柱塞進入油壓缸，
油壓缸內油的增壓作用，使 油壓
缸產生高推力。
|
|
●快速上昇行程二個電磁閥都不通
電時油壓 缸和空壓缸快速退回原位
， 拉力為空壓拉力。
|
規範
規格 Model |
PBK-03T |
PBK-05T |
PBK-08T |
PBK-10T |
PBK-13T |
最大工作高度(mm)
Maximun working hejght |
200 |
200 |
195 |
195 |
195 |
快速行程
Rapid approach stroke |
50~100 mm |
50~100 mm |
50~100 mm |
50~100 mm |
50~100 mm |
工作檯面積(mm)
Table area |
240*350 |
240*350 |
240*350 |
240*350 |
240*350 |
電源(V/HZ)
Power |
AC110/220V 50/60 HZ |
增壓行程
power stroke |
5~20 mm |
每分鐘來回次數
(行程120mm) |
約20次/分 |
約20次/分 |
約20次/分 |
約20次/分 |
約15次/分 |
電源 power |
AC 110/220V, 50/60 Hz |
操作壓力()
Operating pressure |
0.5~0.7 Mpa (4~7 kg/c㎡) |
操作壓力Air pressure
kg/c㎡ |
理論出力(公斤)Theoretica Outputl (kg) |
5 |
2462 |
4396 |
6280 |
6869 |
9813 |
6 |
2954 |
5275 |
7536 |
8243 |
11775 |
7 |
3446 |
6154 |
8792 |
9616 |
13738 |
|
|
出力表
|
|
行程
|
空壓壓力
|
PBK-02T
|
PBK-03T
|
PBK-05T
|
PBK-08T
|
PBK-10T
|
PBK-12T
|
PBK-20T
|
PBK-34T
|
|
高推力行程
|
4kg/cm2
|
1246
|
1969
|
3516
|
5024
|
5495
|
7850
|
12260
|
18649
|
|
5kg/cm2
|
1558
|
2462
|
4396
|
6280
|
6869
|
9813
|
15325
|
23311
|
|
6kg/cm2
|
1870
|
2954
|
5275
|
7536
|
8243
|
11775
|
18390
|
27973
|
|
7kg/cm2
|
2181
|
3446
|
6154
|
8792
|
9616
|
13738
|
21455
|
32636
|
|
快速下降
|
4kg/cm2
|
125
|
201
|
314
|
490
|
613
|
|
5kg/cm2
|
156
|
251
|
393
|
613
|
766
|
|
6kg/cm2
|
187
|
301
|
471
|
736
|
920
|
|
7kg/cm2
|
218
|
352
|
550
|
858
|
1073
|
|
快速上升
|
4kg/cm2
|
74
|
151
|
250
|
201
|
377
|
574
|
|
5kg/cm2
|
93
|
188
|
313
|
251
|
472
|
717
|
|
6kg/cm2
|
112
|
226
|
376
|
301
|
566
|
860
|
|
7kg/cm2
|
130
|
264
|
438
|
352
|
660
|
1004
|
|
|
訂購方式
|
|
PBK
|
-
|
5T
|
-
|
120
|
-
|
20
|
-
|
110
|
-
|
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
｜
|
|
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(1)
|
系列
|
PBK…空油增壓式壓床
PBKS…三板式空油增壓床
|
|
(2)
|
出力
|
3T… 3噸
5T… 5噸
8T… 8噸
10T… 10噸
15T… 15噸
|
|
(3)
|
總行程
|
120mm(特殊行程可訂製)
|
|
(4)
|
高推力行程
|
10mm,20mm
|
|
(5)
|
電壓
|
110…110V
220…220V
|
|
(6)
|
安全電眼
(選配)
|
空白...不附(標準型)
V1...單點式安全電眼
V4...四鏡式安全電眼
|
|
|

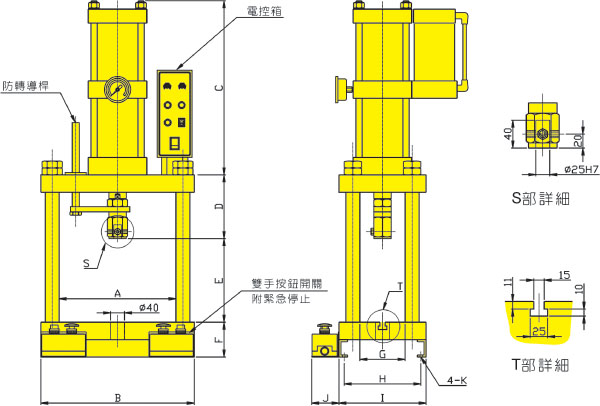

尺寸圖
|
|
|
型式
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
|
PBK-2T
|
335
|
440
|
(500)
|
183
|
260
|
90
|
130
|
220X410
|
250
|
78
|
M10
|
|
PBK-3T
|
335
|
440
|
(500)
|
183
|
260
|
100
|
130
|
220X410
|
250
|
78
|
M10
|
|
PBK-5T
|
335
|
440
|
(500)
|
183
|
260
|
100
|
130
|
220X410
|
250
|
78
|
M10
|
|
PBK-8T
|
335
|
440
|
(500)
|
183
|
260
|
100
|
130
|
220X410
|
250
|
78
|
M10
|
|
PBK-10T
|
335
|
440
|
(600)
|
193
|
280
|
110
|
130
|
250X455
|
250
|
78
|
M10
|
|
PBK-12T
|
335
|
485
|
(600)
|
193
|
280
|
110
|
130
|
250X455
|
280
|
78
|
M10
|
|
PBK-20T
|
335
|
485
|
(650)
|
203
|
280
|
120
|
130
|
250X455
|
280
|
78
|
M10
|
|
PBK-34T
|
335
|
485
|
(700)
|
213
|
280
|
130
|
130
|
250X455
|
280
|
78
|
M10
|
|
註一：工作高度、柱寬、檯面尺寸為可變尺寸，本公司可依客戶要求製作。
|
|
註二：可在快速行程中任何位置，經由第二段計時器變換第二段高推力行程。
|
|
