空壓壓床系列-PNP大型空壓壓床(出力1500~4000kg)

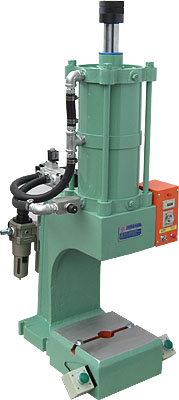

外型照片　　　　　　　　　　　 　　　特點　　



　　　　　　

    ●本機臺己符合TS動力衝剪機械認證，並於機械設備器具安全資訊網完成登錄。
    ●本公司根據新版的{機械器具防護法}內之規定,對機臺做檢驗,並通過動力衝剪機械型式檢定認證。

    ●認證號碼2018第01-00028號。

  • 氣壓缸出力可調整，亦可調整氣壓缸下降速度。
  • 附平頭雙手按鈕開關，需雙手0.5秒內同時按下開關才能啟動
  • 附可調螺帽可調整下降行程(微調)。
  • 附計數器可瞭解每日生產量(有歸零的功能)。
  • 附計時器可控制壓配的時間。
  • 附開關可切換手動/自動模式。
  • 附安全插銷，並附緊急鈕，可緊急回程。
  • 實際外型尺寸，規格，以本公司給客戶確認圖為準(網站上照片為示意圖)。

規範 　

規格  Model

PNP-1500

PNP-2000

PNP-3000

PNP-4000

最大工作高度(mm)

300

300

300

300

氣缸規格(mm)
Cylinder bore x stroke

φ180*100

φ200*100

φ180*100
(2層)

φ200*100
(2層)

氣缸可調行程(mm)

30mm

工作檯面積(mm)
Table area

280*280

電源(V/HZ)
Power

AC110V/220V，50/60HZ

操作壓力()
Operating pressure

0.4~0.7Mpa(4~7kg/cm2)

操作壓力Air pressure

理論出力Theoretica Outputl

Kg/cm2

Kg

Kg

Kg

Kg

4

1017

1251

1885

2228

5

1271

1564

2357

2785

6

1525

1877

2828

3342

7

1780

2190

3300

3900

訂購方式

PNP

-

1500

-

110

-

R

-



｜



｜



｜



｜



｜

(1)



(2)



(3)



(4)



(5)



(1)

系列

PNP…空壓壓床(標準型)

(2)

最大出力

1000… 1000kg
1500… 1500kg
2000… 2000kg
3000… 3000kg
4000… 4000kg

(3)

電壓

110…110V
220…220V

(4)

操作方式

R…雙手按鈕開關(標準型)
F…足踏型

(5)

安全電眼
(選配)

空白...不附(標準型)
V1...單點式安全電眼
V4...四鏡式安全電眼



外型尺寸

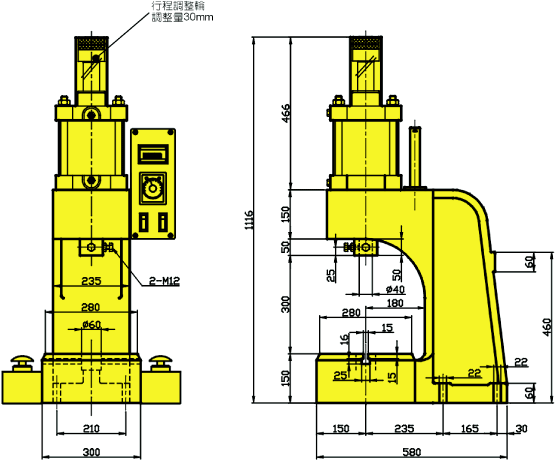

　PNP1500,2000





型式

缸徑

行程

重量

檯面尺寸

理論出力(7kg/cm2)

1500

φ180

100

200kg

280X280

1780kg

2000

φ200

100

210kg

280X280

2190kg

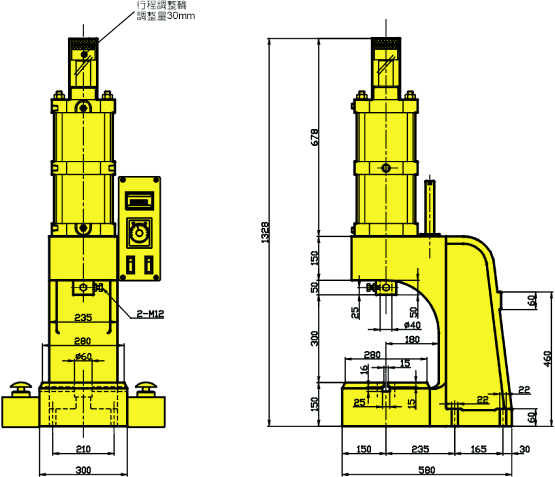

　PNP3000,4000





型式

缸徑

行程

重量

檯面尺寸

理論出力(7kg/cm2)

3000

φ180(2層)

100

230kg

280X280

3300kg

4000

φ200(2層)

100

245kg

280X280

3900kg
